Equipement Balistique Optique Fondamentaux

INITIATION
TLD

BY LLASRT

APPUYEZ POUR COMMENCER

Fondamentaux

RÉGLAGE DU TIREUR
ET FONDAMENTAUX

01
Prise en main : ferme, sans crispation
02
La position : stable et confortable, toujours la même
03
La respiration : interrompue
04
La visée : rapide et dans l'axe de l'optique
05
Maîtrise de la détente : pressseeerrrrr
Optique

POSITION DE L'ŒIL
DERRIÈRE LA LUNETTE

DISTANCE DE L'ŒIL

L'œil à environ 4 doigts de l'optique pour éviter le recul de la lunette.

PARALLAXE

Erreur de parallaxe corrigée en réglant la mise au point de la lunette sur la distance de tir.

Des ombres apparaissent si l'œil n'est pas parfaitement dans l'axe de la lunette.
BON MAUVAIS Oeil dans l'axe Trop pres Trop loin Oeil a gauche Oeil a droite Oeil trop bas Oeil trop haut
Réglage

LE RÉGLAGE / LE ZÉROTAGE

01
Le point à viser se fait à la base du triangle
02
Distance centre lunette / centre canon divisé par 2
03
Point visé point touché à 100m
04
Hausse et dérive à 0, parallaxe à 25, grossissement sur 10
05
Réglage à 25 mètres — vérification à 100m
AVANT ZÉROTAGE APRÈS ZÉROTAGE
Réglage

CIBLETTE DE RÉGLAGE

←G D→ ↑H ↓B Point visé Impact → correction
01 — DÉRIVE

Correction horizontale (gauche / droite). Ajustement du tambour de dérive.

02 — HAUSSE

Correction verticale (haut / bas). Ajustement du tambour de hausse.

Réglage

LE ZÉROTAGE

Tambour hausse
TAMBOUR DE HAUSSE

Correction verticale — haut / bas

30 30
TAMBOUR DE DÉRIVE

Correction horizontale — gauche / droite

Balistique

EIT — ÉLÉMENTS INITIAUX DE TIR

LUMINOSITÉ

Propre à chaque tireur. Viser plus bas par forte luminosité. Effet visuel uniquement — modifie l'image perçue dans la lunette.

DISTANCE

Estimée, déterminée par calcul, mesurée sur une carte, GPS ou avec un télémètre laser.

TEMPÉRATURE

Plus il fait chaud, moins la résistance de l'air est importante. Impact sur la trajectoire.

ANGLE DE SITE

Pythagore : l'hypothénuse étant plus grande, la gravité s'applique sur une distance moindre que la ligne de visée.

PRESSION ATHMOSPHÉRIQUE

Plus la pression est élevée, plus il y a de résistance dans l'air. Augmente au niveau de la mer.

DÉRIVE GYROSCOPIQUE

Le projectile prend l'effet du canon rayé. Dérive dans le sens des rayures, généralement à droite.

Balistique

EIT (SUITE) — ÉLÉMENTS INITIAUX DE TIR

SOLEIL

Modifie le point d'impact en influençant le point à viser. Le soleil pousse les coups dans sa direction.

PLUIE

Augmente la résistance de l'air, pousse les coups vers le bas. La diffraction déplace le point à viser vers le haut. Les deux phénomènes s'annulent.

VENT

Presque toujours présent. Dévie le projectile. On s'appuie contre le vent.

MIRAGE

Effet d'optique provoqué par échauffement des couches d'air. Point à viser plus difficile à déterminer.

DERIVE GYROSCOPIQUE

Valeur en fonction du calibre, de l'usure et de la distance. Généralement vers la droite.

Balistique

LE VENT

DIRECTION — CADRAN HORAIRE

La direction du vent est exprimée par rapport à un cadran horaire. Cible à midi, axe de tir au centre.

Vent de droite «+», vent de gauche «−»

FORCE DU VENT
  • • Estimée par l'observation
  • • Ressentie par les sensations
  • • Mesurée avec un anémomètre
« Le vent est au tireur d'élite ce que le câble est pour l'hélicoptère »
XII I II III IV V VI VII VIII IX X XI → Axe de tir = vers XII
TIR → ↺ RECH.
Technique

TIRER /
RECHARGER

01

Le tireur est « une machine à tirer ».

02

Lorsque le tireur tire, il doit immédiatement effectuer un mouvement de rechargement afin d'être prêt à tirer de nouveau, le plus rapidement possible.

03

Si le premier tir touche la cible, le rechargement est déjà effectué pour un tir de confirmation.

Technique

CORRECTION
DE TIR

RÔLE DU SPOTTER

Par convention, le spotter donne la correction à appliquer directement au tireur, à défaut d'indiquer le point d'impact.

COMMUNICATION

La communication et la compréhension entre le spotter et le tireur doivent être excellentes afin d'appliquer les corrections de la meilleure façon possible.

EXEMPLE DE CORRECTION

« Correction : un but à XI (9h) »

20 20 20 PSRL XII I II III IV V VI VII VIII IX X XI
Optique

LE RÉTICULE ET LES DOTS

UNITÉ DE MESURE SUR LE RÉTICULE DE LA LUNETTE

1 DOT
=
10 CLIQUES
1 CLIC
=
1 CM à 100m
1 CLIC
=
10 CM à 1000m

UNIQUEMENT LUNETTE À 1ER PLAN FOCAL

Balistique

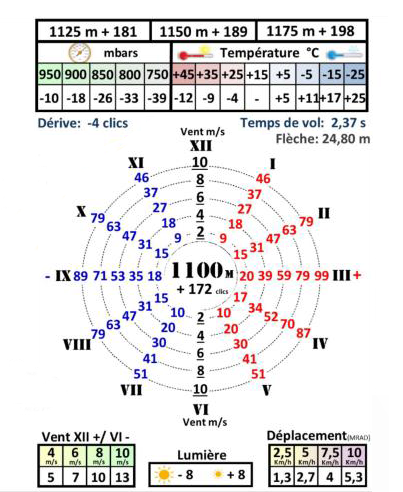

L'ABAQUE DES VENTS

TABLEAU DE CORRECTIONS VENT — RÉFÉRENCE TIREUR LONGUE DISTANCE

Abaque des vents
